Синь АненгзапасыНесущий натяжной роликрешения, предназначенные для поддержки нагруженной стороны ленточных конвейеров, одновременно уменьшая провисание ленты, сопротивление движению и ненужный износ. Благодаря конструкции, ориентированной на стабильное вращение, надежное уплотнение и контролируемое радиальное биение, эти ролики могут использоваться в сложных условиях погрузки-разгрузки сыпучих материалов и рассчитаны на срок службы до 30 000 часов при нормальных рабочих условиях.
Несущий натяжной ролик является одним из важнейших компонентов ленточного конвейера, поскольку он постоянно поддерживает как конвейерную ленту, так и транспортируемый материал. Правильно выбранные натяжные ролики помогают поддерживать форму ленты, распределять нагрузку, уменьшать трение и способствовать стабильной транспортировке. В этом руководстве объясняется, как работают роликовые опоры, их основные компоненты, факторы производительности, доступные конфигурации, соображения по выбору и методы обслуживания. В нем также рассматривается, почему при выборе поставщика натяжных роликов следует учитывать точность роликов, подшипники, уплотнения, качество материала и условия эксплуатации конвейера.
Оглавление
- Что такое несущий натяжной ролик?
- Как работает несущий натяжной ролик?
- Каковы ключевые компоненты?
- Какие преимущества это дает?
- Какие типы натяжных роликов доступны?
- Как выбрать правильный ролик?
- Какие технические факторы влияют на производительность?
- Как можно продлить срок службы холостых конвейеров?
- Часто задаваемые вопросы
- Заключение

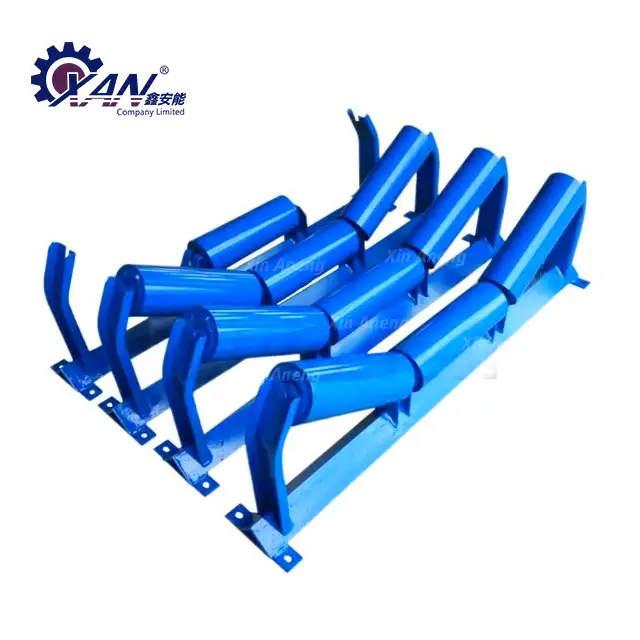

Что такое несущий натяжной ролик?
Несущий натяжной ролик — это вращающийся компонент конвейера, установленный под несущей стороной ленточного конвейера. Его основная задача — поддерживать ленту и размещенный на ней сыпучий материал во время движения ленты по маршруту транспортировки.
В отличие от приводного шкива конвейера, который обеспечивает движущую силу, натяжной ролик в основном обеспечивает механическую поддержку и контролируемый контакт качения. Несколько роликов обычно расположены в виде набора натяжных роликов, что позволяет ленте сохранять подходящий профиль при транспортировке материала.
В зависимости от конструкции конвейера несущие натяжные ролики могут иметь стандартную конфигурацию желоба, плоскую компоновку, ударно-ориентированную конструкцию, самовыравнивающуюся конфигурацию или V-образные решения. Правильная конфигурация зависит от ширины ленты, характеристик материала, скорости конвейера, условий загрузки и требований к установке.
Поэтому для производителей и системных интеграторов выбор подходящего опорного ролика – это не просто решение о покупке компонента. Это напрямую влияет на устойчивость конвейера, отслеживание движения ленты, энергопотребление, частоту технического обслуживания и срок службы.
Как работает несущий натяжной ролик?
Во время работы конвейерная лента движется по ряду вращающихся роликов. Когда сыпучий материал загружается на ленту, его вес передается через ленту на натяжной комплект, а затем на раму конвейера.
Хорошо продуманная система переноски выполняет одновременно несколько функций:
- Выдерживает вес пустой конвейерной ленты.
- Поддерживает транспортируемый материал.
- Помогает сохранить заданный профиль ремня.
- Уменьшает провисание ремня между точками опоры.
- Ограничивает сопротивление качению во время транспортировки.
- Помогает обеспечить бесперебойную транспортировку материалов.
- Уменьшает ненужную нагрузку на конвейерную ленту.
В типичном желобном конвейере несколько роликов расположены под углом, образуя желоб. Такая конфигурация увеличивает способность ленты удерживать сыпучие материалы и может улучшить производительность транспортировки, не требуя чрезмерной ширины ленты.
Каковы ключевые компоненты?
Надежность натяжного ролика конвейера зависит от взаимодействия нескольких компонентов, а не только от корпуса ролика. Типичный узел несущей роликовой опоры может включать в себя вал, подшипники, уплотнения, торцевые крышки, седла подшипников, трубку ролика и соответствующую смазку.
| Компонент | Основная функция | Почему это важно |
|---|---|---|
| Роликовая трубка | Обеспечивает вращающуюся опорную поверхность для ремня. | Влияет на плавность хода, долговечность и контакт ремня. |
| Вал | Обеспечивает структурную поддержку вращающегося узла. | Должен выдерживать эксплуатационные нагрузки без чрезмерной деформации. |
| Несущий | Позволяет ролику вращаться с контролируемым сопротивлением. | Напрямую влияет на качество вращения и срок службы |
| Тюлень | Помогает предотвратить попадание загрязнений в зону подшипника. | Важно для пыльных, влажных и требовательных сред. |
| Торцевая крышка | Поддерживает и защищает внутренние компоненты | Способствует целостности сборки и эффективности герметизации. |
| Смазка | Уменьшает внутреннее трение и износ | Обеспечивает более плавную работу и долговечность подшипников. |
По этой причине контроль качества должен охватывать сырье, подшипники, уплотнения, точность производства, процессы сборки и окончательный контроль, а не сосредотачиваться только на внешнем виде ролика.
Какие преимущества это дает?
1. Лучшая поддержка ремня
Непрерывная поддержка уменьшает чрезмерное провисание ленты и помогает поддерживать стабильную поверхность транспортировки. Это особенно важно, когда конвейер перемещает тяжелые или постоянно загружаемые сыпучие материалы.
2. Уменьшение износа ремня.
Равномерное распределение нагрузки материала помогает снизить локализованное напряжение на ленте. Правильное вращение роликов также может минимизировать ненужное трение между лентой и системой поддержки.
3. Более плавная обработка материалов
Стабильное вращение натяжных роликов позволяет ленте равномерно перемещаться по маршруту конвейера. Это может способствовать более плавному потоку материала и уменьшению нарушений в работе.
4. Увеличенный срок службы конвейерной ленты.
Если ремень правильно поддерживается и сопротивление качению контролируется, ненужное механическое напряжение может быть уменьшено. Со временем это может способствовать увеличению срока службы ремня и снижению затрат на замену.
5. Более низкие требования к техническому обслуживанию
Надежные подшипники, эффективное уплотнение, точное изготовление и подходящие материалы могут снизить частоту преждевременной замены натяжных роликов и внеплановых простоев конвейера.
Какие типы натяжных роликов доступны?
Не существует единой конфигурации натяжных роликов, подходящей для каждого конвейера. Различные схемы конвейеров и условия погрузочно-разгрузочных работ требуют разных вариантов опор.
- Стандартные натяжные ролики желоба:Обычно используется на нагруженной стороне ленточных конвейеров для сыпучих материалов для формирования желобного профиля.
- Плоские натяжные ролики:Подходит для применений, где требуется плоский профиль ремня.
- Ударные натяжители:Предназначен для зон, где материал падает на ленту и требуется дополнительная амортизация.
- Самовыравнивающиеся натяжные ролики:Используется для контроля движения ленты и уменьшения ее смещения.
- V-образные натяжные ролики:Используется для определенных конфигураций конвейеров, где предпочтительным является V-образное расположение опор.
При проектировании или модернизации конвейерной системы тип натяжного ролика следует выбирать вместе с лентой, шкивом, кронштейном, точкой загрузки и общей конструкцией конвейера, а не рассматривать как изолированный компонент.
Как выбрать правильный ролик?
Выбор правильного ролика требует большего, чем просто соответствие каталожного номера детали. Инженеры и отделы закупок должны оценить всю рабочую среду.
- Определить ширину ремня:Для более широких ремней обычно требуются более крупные и более правильно сконфигурированные опорные системы.
- Проверьте скорость ленты:Более высокие скорости предъявляют более высокие требования к стабильности вращения, балансу, подшипникам и уплотнению.
- Оцените пропускную способность:Роликовая система должна выдерживать как вес ленты, так и максимальную нагрузку материала.
- Учитывайте характеристики материала:Абразивные, пыльные, влажные, липкие или коррозийные материалы могут потребовать специального уплотнения и выбора материала.
- Ознакомьтесь с условиями установки:Температура, влажность, воздействие пыли, условия установки на открытом воздухе и очистки могут влиять на выбор роликов.
- Подтвердите размерную совместимость:Размеры вала, диаметр роликов, конфигурация рамы и монтажные размеры должны соответствовать конвейеру.
Например, опубликованные данные о производительности несущего ролика могут охватывать ширину ленты примерно от 500 мм до 2400 мм, при этом пропускная способность варьируется в зависимости от ширины ленты и ее скорости. Это демонстрирует, почему рабочие параметры должны быть подтверждены до окончательной разработки спецификации.
Какие технические факторы влияют на производительность?
Точность является одним из наиболее важных факторов при оценке промышленного конвейерного ролика. Чрезмерное радиальное биение может увеличить вибрацию и сопротивление, а плохие характеристики подшипников или уплотнений могут сократить срок службы.
| Фактор производительности | Потенциальный эффект | Рекомендуемый фокус |
|---|---|---|
| Радиальное биение | Может влиять на вибрацию и стабильность хода ремня. | Поддерживать соответствующую точность изготовления. |
| Качество подшипников | Влияет на сопротивление вращению и долговечность | Используйте подшипники, подходящие для условий эксплуатации. |
| Герметичность | Помогает защитить внутренние компоненты от загрязнения. | Подберите уплотнения к пыли, влаге и воздействию окружающей среды. |
| Поверхность ролика | Влияет на контакт ремня и сопротивление движению. | Сохраняйте поверхность гладкой и надлежащим образом обработанной |
| Прочность вала | Определяет устойчивость к осевым и эксплуатационным нагрузкам | Выберите размеры в соответствии с фактической нагрузкой |
| Смазка | Влияние на трение и износ подшипников | Используйте подходящую смазку и эффективную внутреннюю защиту. |
Согласно имеющейся технической информации, в роликах Xin Aneng используются специализированные подшипники, смазка на литиевой основе, а также внутреннее и внешнее уплотнение. Срок службы продукта составляет до 30 000 часов при нормальных рабочих условиях, хотя фактический срок службы будет зависеть от нагрузки, скорости, окружающей среды, технического обслуживания, установки и других эксплуатационных факторов.
Как можно продлить срок службы холостых конвейеров?
Даже хорошо изготовленный натяжной ролик требует соответствующей установки и обслуживания. Программа профилактического обслуживания может помочь выявить проблемы до того, как они перерастут в неисправности ленты или конвейера.
- Регулярно проверяйте ролики на предмет аномального шума или вибрации.
- Проверьте наличие признаков заклинивания или вращения с высоким сопротивлением.
- Осмотрите уплотнения на предмет видимых повреждений или загрязнений.
- Контролируйте движение ленты и исследуйте постоянное отклонение ленты.
- Удалите скопившийся материал вокруг узла ролика.
- Проверьте монтажные рамы и валы на предмет ослабления или деформации.
- Немедленно заменяйте поврежденные ролики, чтобы предотвратить вторичное повреждение ремня.
- Ведите записи по техническому обслуживанию, чтобы выявить повторяющиеся шаблоны отказов.
Регулярный осмотр особенно важен в горнодобывающей промышленности, производстве заполнителей, портах, энергетике, цементной, металлургической и других отраслях, связанных с перевалкой сыпучих материалов, где конвейеры могут работать в течение длительного времени под значительными нагрузками.
Часто задаваемые вопросы
Каково основное назначение несущего натяжного ролика?
Основная цель — поддерживать нагруженную сторону конвейерной ленты и транспортируемый материал. Это помогает поддерживать форму ленты, уменьшать провисание, контролировать сопротивление качению и способствовать стабильной работе с материалами.
В чем разница между несущим натяжным роликом и возвратным натяжным роликом?
Несущий натяжной ролик поддерживает загруженную транспортировочную сторону ленты, а возвратный натяжной ролик поддерживает пустую возвратную сторону, когда лента движется обратно к зоне загрузки конвейера.
Чем несущий натяжной ролик отличается от ударного натяжного ролика?
Стандартный натяжной ролик в первую очередь поддерживает ленту и материал во время транспортировки. Ударный натяжной ролик обычно размещается в зонах загрузки, где падающий материал создает более высокие ударные силы и требуется дополнительная защита ремня.
Как долго может прослужить несущий натяжной ролик?
Срок службы зависит от нагрузки, скорости, материала, окружающей среды, установки, технического обслуживания, качества подшипников и уплотнений. Xin Aneng указывает срок службы до 30 000 часов при нормальных условиях работы, но фактическую производительность следует оценивать в соответствии с конкретным применением.
Какую информацию должны предоставить покупатели при заказе?
Покупатели обычно должны указать ширину ленты, скорость ленты, пропускную способность, характеристики материала, расположение конвейера, диаметр роликов, размеры вала, условия установки, а также любые применимые технические или габаритные требования. Предоставление полной информации помогает производителю рекомендовать подходящую конфигурацию.
Заключение
Несущий натяжной ролик может быть относительно небольшим компонентом в полной конвейерной системе, но его влияние на поддержку ленты, устойчивость погрузочно-разгрузочных работ, износ, техническое обслуживание и общую эффективность работы является значительным. Правильное сочетание конструкции роликов, подшипников, уплотнений, смазки, точности размеров и конструкции, адаптированной для конкретного применения, может помочь операторам конвейеров добиться более надежной и долгосрочной работы.
Для проектов, требующих надежных компонентов конвейера, решение Xin Aneng Carrying Idler Roller предоставляет возможность решения сложных задач по транспортировке сыпучих материалов. Если вы выбираете ролики для нового конвейера, заменяете существующие натяжные ролики или разрабатываете индивидуальную систему транспортировки,связаться с намис учетом ширины вашей ленты, скорости, мощности и условий эксплуатации, чтобы обсудить подходящее решение для вашего проекта.
