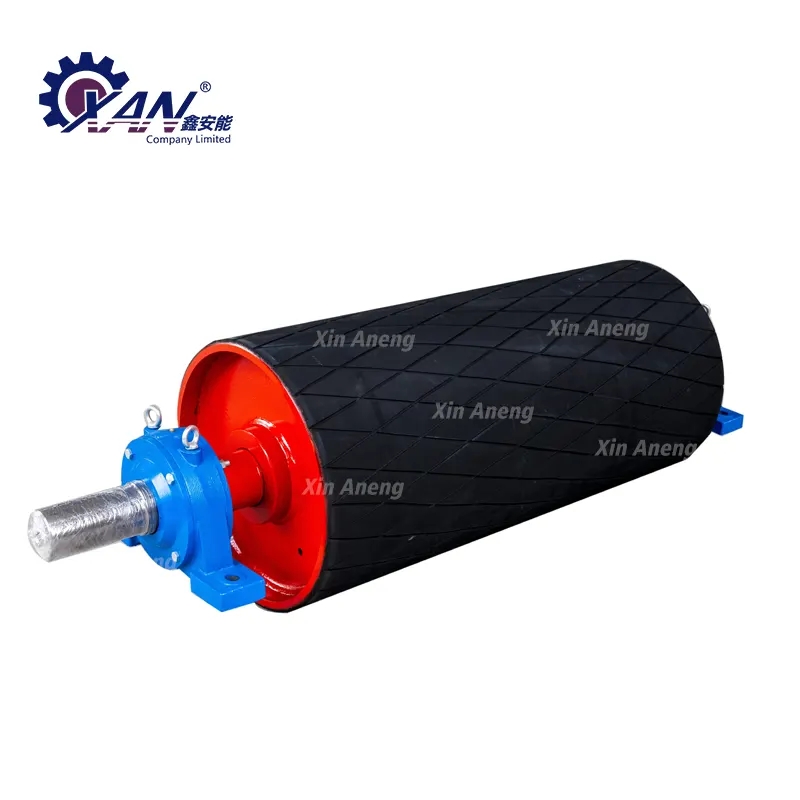

Приводной шкив

XAN гарантирует минимум 5-летнюю гарантию на все стандартные приводные шкивы. Способ формирования поверхностного резинового слоя – покрытие из вулканизированной резины. Толщина поверхностного резинового слоя ведущего шкива должна быть не менее 16 мм, а твердость поверхностного резинового слоя ведущего ролика не должна быть ниже 70 по Шору А.

Отправить запрос

Описание продукта

Технология обработки и производства, а также материалы приводного шкива Синь Аненг.

1. Цилиндр сваривается с помощью сварки в среде углекислого газа и дуговой сварки под флюсом, а весь корпус подвергается отжигу в печи для устранения напряжений. Растачивание внутреннего отверстия для обеспечения соединения колесной ниши с валом.

2. Вал приводного шкива Xin Aneng изготовлен из высококачественной стали 45, которая подвергается грубой токарной обработке и ультразвуковому контролю на дефекты, затем закаливается и отпускается, а затем подвергается тонкой токарной обработке и шлифовке.

3. Для обеспечения качества барабана все барабаны должны быть полностью проверены, а качество каждого сварного шва барабана должно быть проверено UT и заархивировано. Сварные швы внизу необходимо проверить по окраске. При наличии дефектов их следует своевременно устранить строжкой угольной дугой, а затем повторно заварить.

4. Для обеспечения бесперебойной работы барабан также был подвергнут стенду для испытаний на статическую балансировку. Испытания на статическую балансировку проводились в строгом соответствии со стандартными требованиями. Эксперимент по статическому балансу проводится по уровню G40.

5. Наша компания использует ультразвуковые дефектоскопы для обнаружения дефектов на приводном шкиве Xin Aneng.

Шкив литой резины

1. Поверхность всех приводных шкивов изготовлена из призматической литой резины. Поверхностный резиновый слой образован покрытием из вулканизированной резины. Толщина поверхностного резинового слоя не менее 14 мм, твердость поверхностного резинового слоя не менее 70 градусов по Шору.

2. Поверхность приводного шкива гладкая и не покрыта клеем.

3. Клейкий слой гарантированно не имеет таких дефектов, как расслоение и вздутие. Физические и механические свойства верхнего и нижнего клея соответствуют соответствующим нормам GB10595-2017.

После сборки барабана допуск радиального биения внешнего круга должен соответствовать требованиям, указанным в таблице ниже.

Единица измерения: мм

ШкивD		200～800	1000～1600	1800
Допуск радиального кругового биения	Неотстающий шкив Шкив	0.6	1.0	1.5
Допуск радиального кругового биения	Отстающий шкив	1.1	1.5	2.0

Подшипники шкивов — подшипники FAG или SKF.

Основные технические параметры барабана. Радиальное биение наружного круга барабана.

Шкив изгиба хвоста

φ≤800мм≤1,05 мм

φ>800 мм≤1,40 мм

Приводной шкив

φ≤800мм≤1,05 мм

φ>800 мм≤1,40 мм

Спецификация приводного шкива

B	D	A	L	Л1	Л2	K	M	N	Q	P	H	h	гл	d	б1	дс	Ось качения 承	Гладкий валик 筒	Резиновый валик 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Наша фабрика:

Наша компания имеет комплексную систему обеспечения качества. Прежде чем начать производство, мы представим комплексный план обеспечения качества для этого проекта. Этот план включает процедуры обеспечения качества, организационные методы, квалификацию задействованного персонала и средства контроля за всеми видами деятельности, влияющими на качество проекта, такими как проектирование, закупки, производство, транспортировка, монтаж, ввод в эксплуатацию и техническое обслуживание. У нас есть специальный персонал, ответственный за обеспечение качества.

Наш план обеспечения качества в первую очередь определяет следующие пункты:

1.Осмотр и контроль оборудования;

2.Контроль закупленного оборудования или материалов;

3.Контроль материалов;

4.Управление специальными процессами;

5. Строительный надзор на объекте;

6.Качественные контрольные точки и графики.
